표준형 중량선별기
제품사양
(Product Specs)

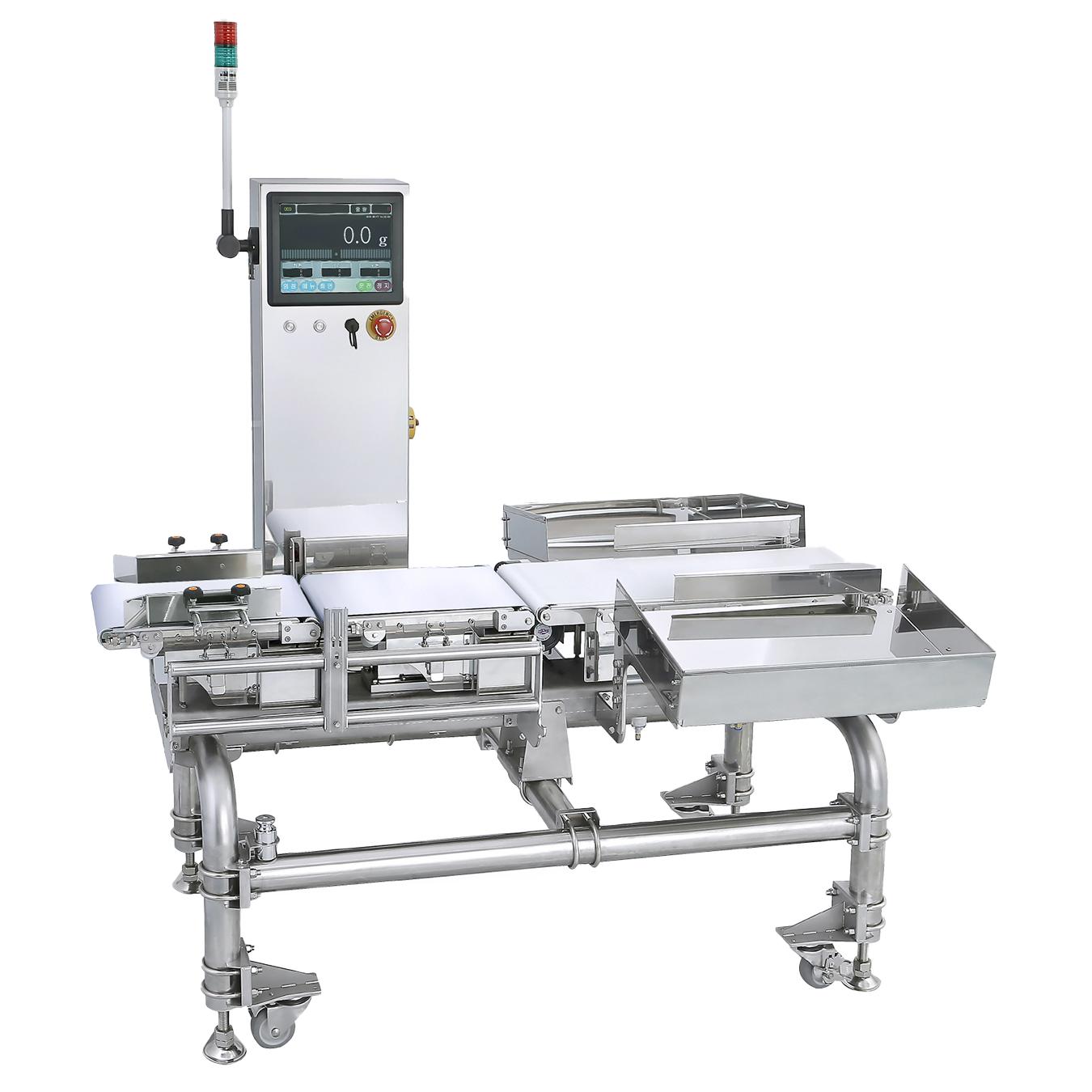

표준형 선별기
다양한 제품의 중량검사를 위한 목적으로 제작되었으며, 튼튼한 내구성을 바탕으로 누구나 손쉽게 사용가능한 범용 중량선별기입니다.
모델 사양
| 모델명 | D801-A100 | D801-A150 | D801-A200 | D801-A250 | D801-A300 | D801-A360 | |
|---|---|---|---|---|---|---|---|
| 벨트 폭(Belt Width) | 100mm | 150mm | 220mm | 250mm | 300mm | 360mm | |
| 최대허용중량(Maximum Range) | 300g | 600g | 1200g | 1200g | 3000g | 6000g | |
| 최소눈금(Scale Interval) | 0.05g/0.1g | 0.1g | 0.2g | 0.2g/0.5g | 0.5g | 1.0g | |
| 최고운전정밀도(Max Accuracy) | ±0.1g~±0.2g | ±0.2g~±0.3g | ±0.2g~±0.4g | ±0.5g~±1.0g | ±0.5g~±1.0g | ±1.0g~±2.0g | |
| 최대선별속도(Max Process Speed) | 200ea/min | 200ea/min | 180ea/min | 150ea/min | 100ea/min | 75ea/min | |
| 선별품(Product) | 폭(Width) | 10~100mm | 10~150mm | 10~220mm | 10~250mm | 10~300mm | 10~360mm |
| 길이(Length) | 10~100mm | 10~150mm | 10~220mm | 10~250mm | 10~300mm | 10~360mm | |
| 높이(Height) | 10~100mm | 10~150mm | 10~220mm | 10~250mm | 10~300mm | 10~360mm | |
| 로드셀(Load Cell) | Single Point Load Cell | ||||||
| 사용공기압(Air Pressure) | 5Kgh/cm | ||||||
| 사용전원(Power Supply) | 220VAC , Single Phase , 50/60Hz | ||||||
| 재질(Material) | 스테인레스(STS) | ||||||

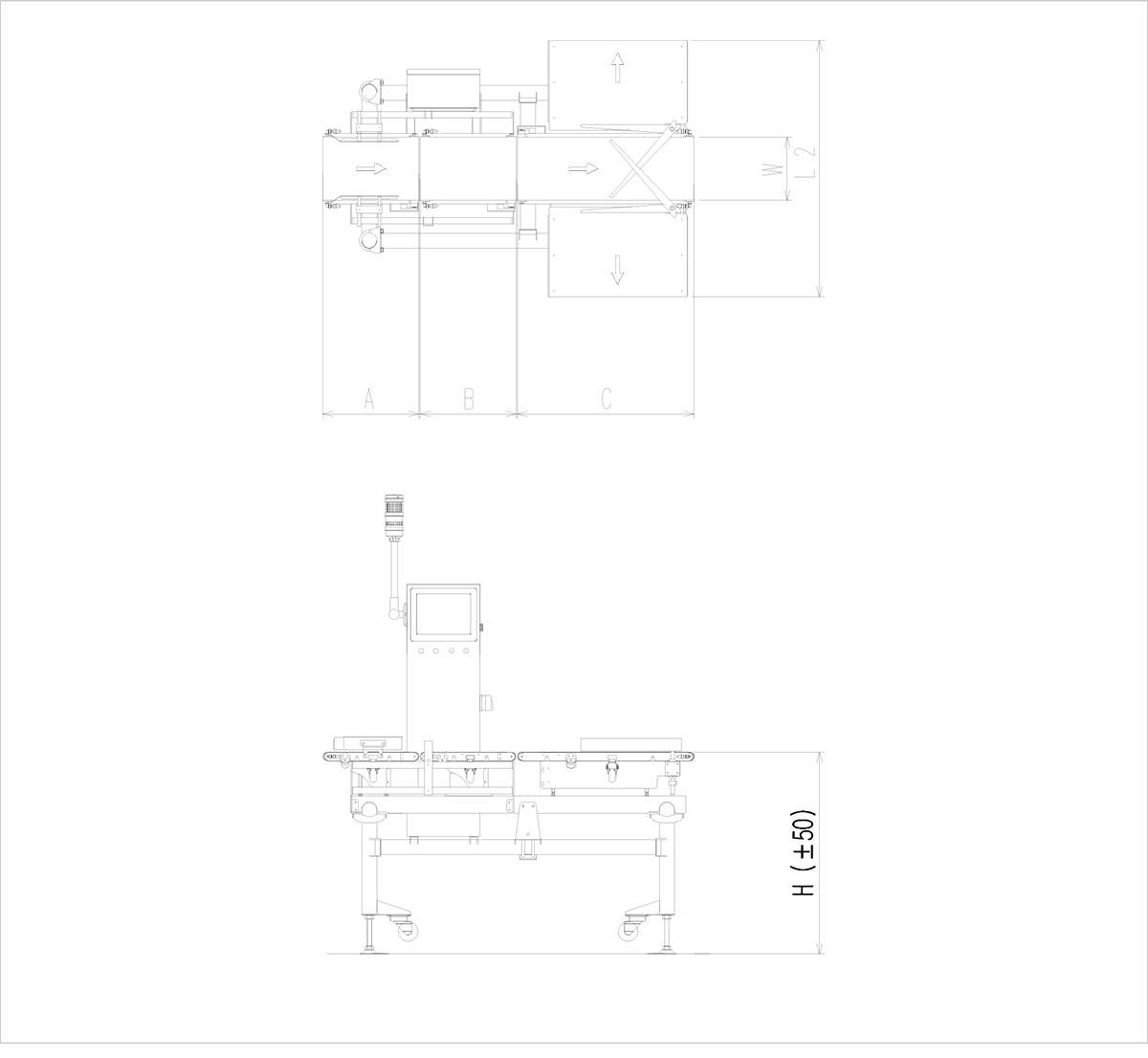

표준형 선별기 도면(LAYOUT)
| 명칭(Denomination) | 구분(Division) | D801-A100 | D801-A150 | D801-A200 | D801-A250 | D801-A300 | D801-A360 |
|---|---|---|---|---|---|---|---|
| 벨트 폭(Belt Width) | W | 100mm | 150mm | 220mm | 250mm | 300mm | 360mm |
| 인입부(Incoming Section) | A | 320mm | 320/380mm | 380/440mm | 380/440mm | 380/440mm | 550/650mm |
| 계량부(Weight Section) | B | 320mm | 320/380mm | 380/440mm | 380/440mm | 380/440mm | 550/650mm |
| 선별부(Sorting Section) | C | 520mm | 550mm | 650mm | 700mm | 750mm | 850mm |
| 총 길이(Total Length) | L1 | A + B + C ± 15 | |||||
| 장비 폭(Equipment Range) | L2 | 855mm | 910mm | 985mm | 1015mm | 1060mm | 1340mm |
| 리젝터(Rejector) | 플립바(Flip Bar),벨트-온푸셔(Belt-on Pusher),에어젯(Air Blast),벨트드롭(Belt Drop) | ||||||
동영상
표준형 중량선별기 (자동차 부품류 중량선별) Standard Check Weigher
표준형 중량선별기(자동간격조절) Standard Check Weigher (Automatic interval control option)
표준형 중량선별기 Standard Check Weigher
선별장치
(Rejector Specs)

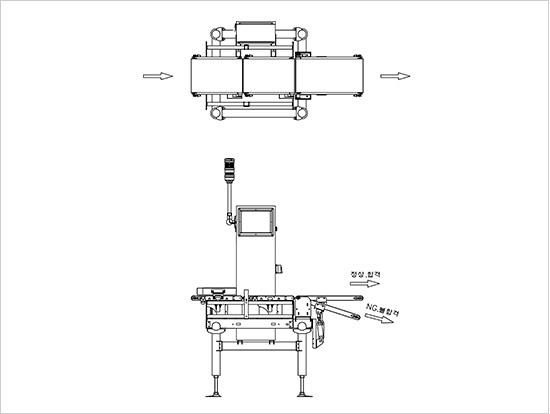

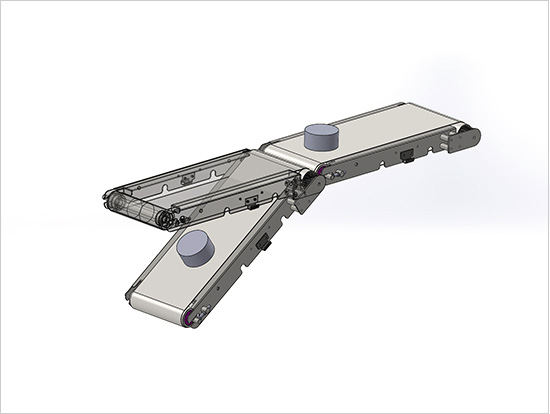

벨트 드롭

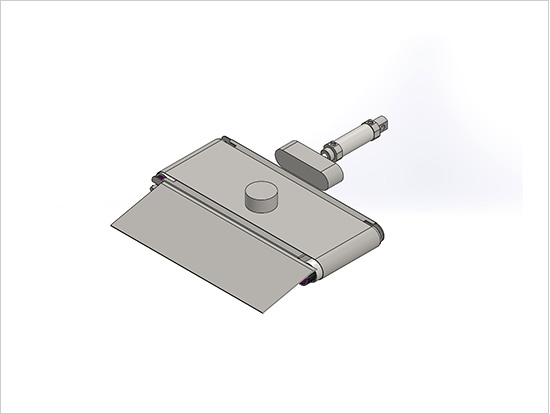

벨트온 푸셔
벨트 드롭

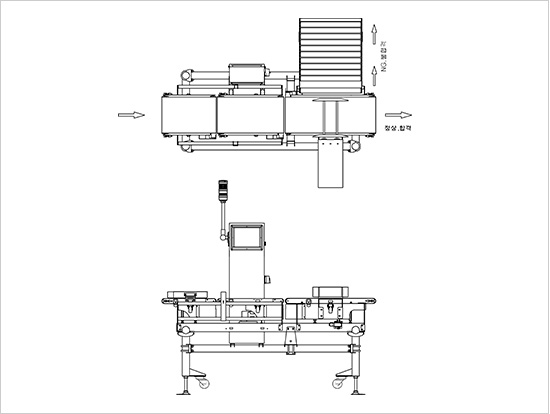

벨트온 푸셔

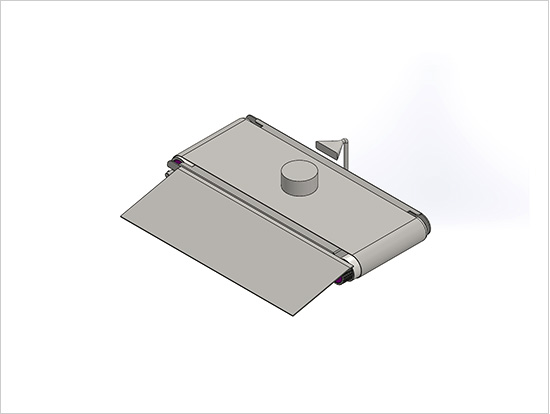

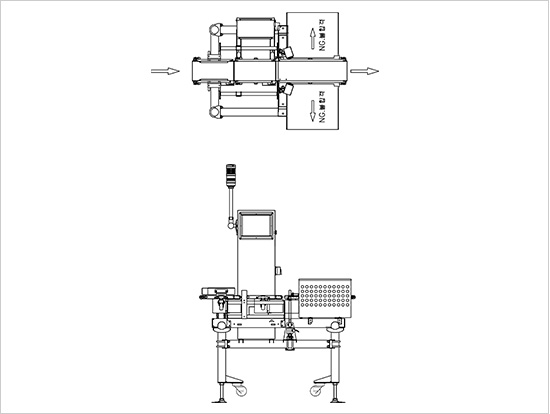

에어젯

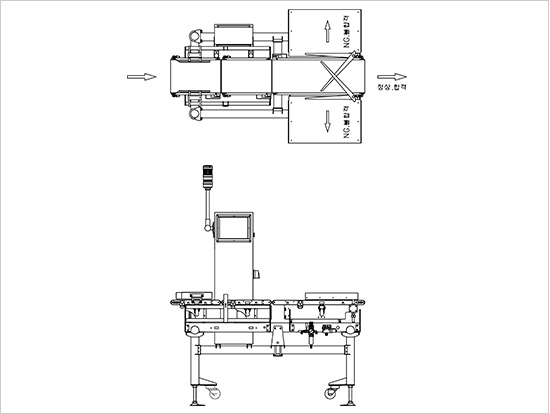

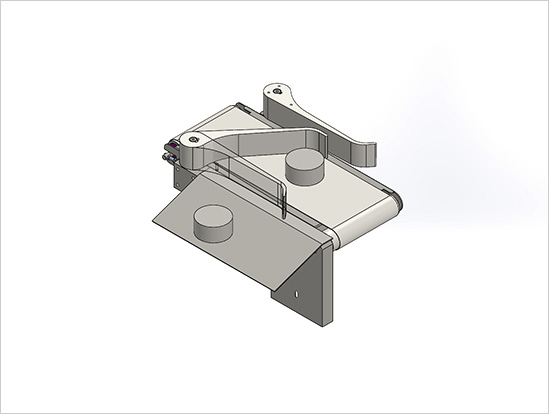

플립바

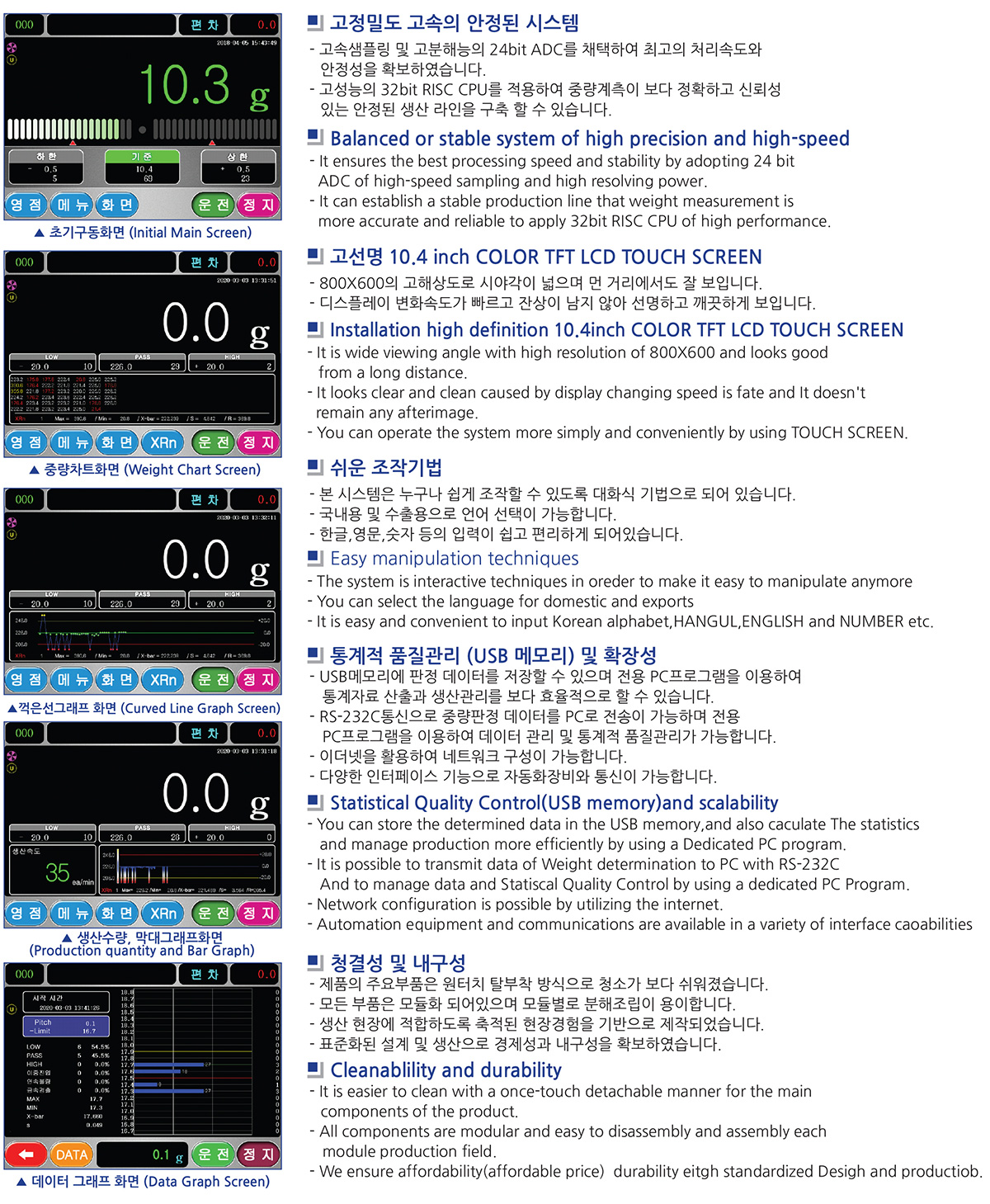

컨트롤러
(Controller)
컨트롤러 구성

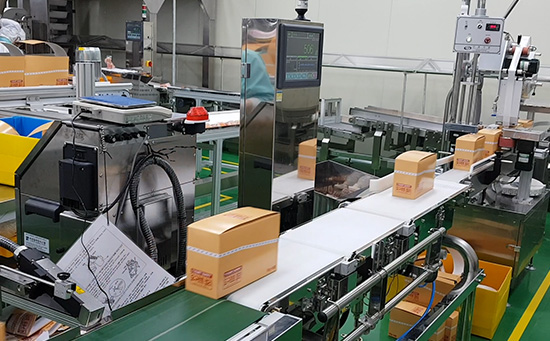

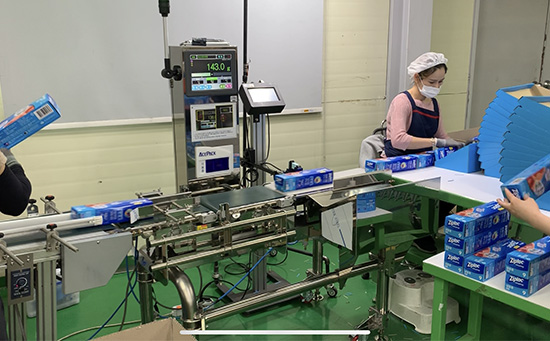

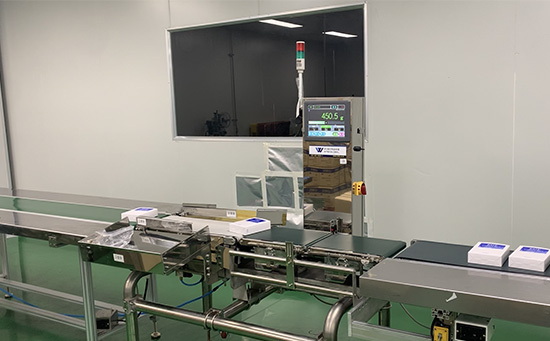

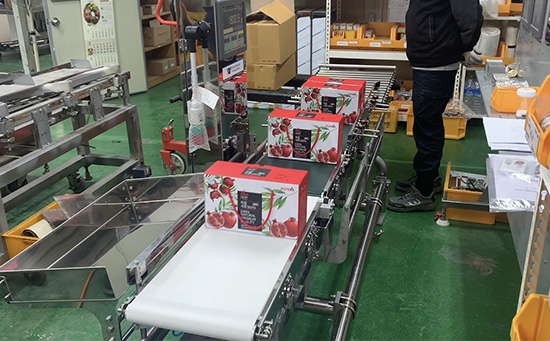

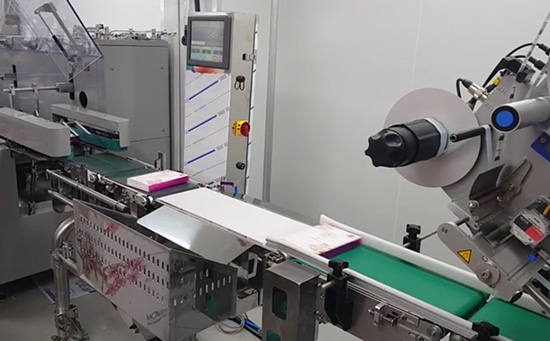

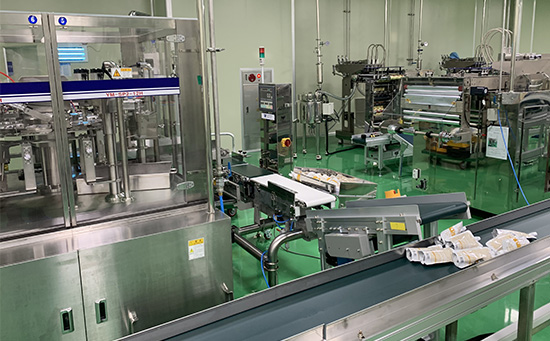

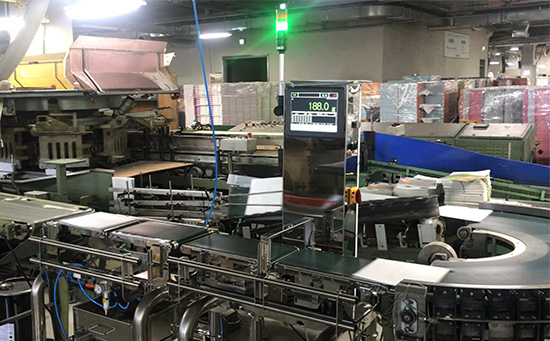

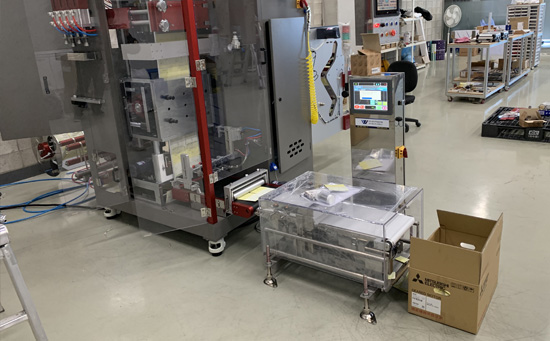

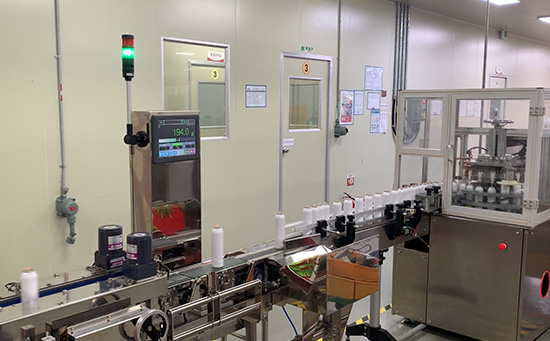

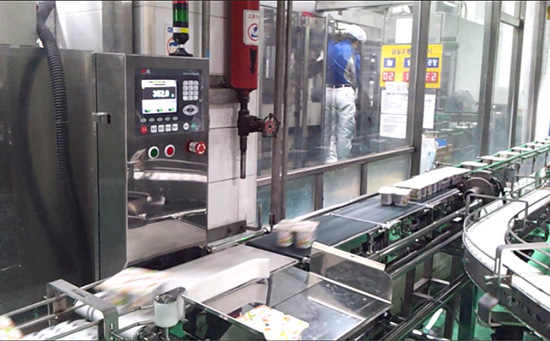

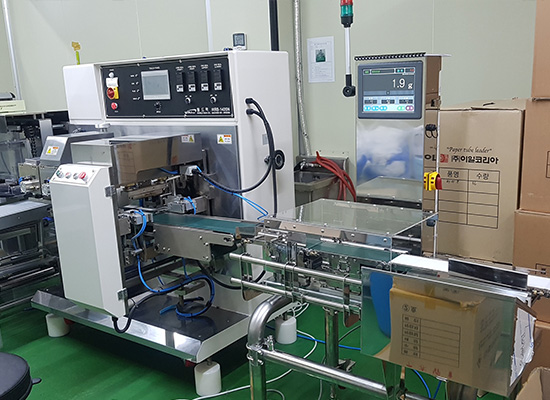

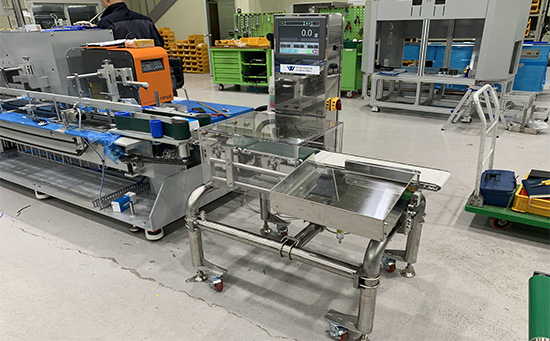

현장설치사진
(Installation Gallery)
가스형화장품 생산 라인
건강기능식품 제조 라인

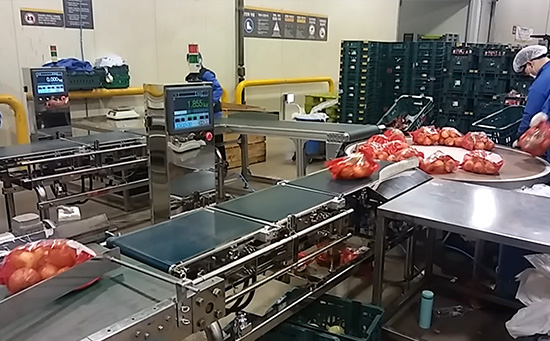

농산물 유통센터 선별라인
마스크팩 생산라인
마스크팩 포장라인

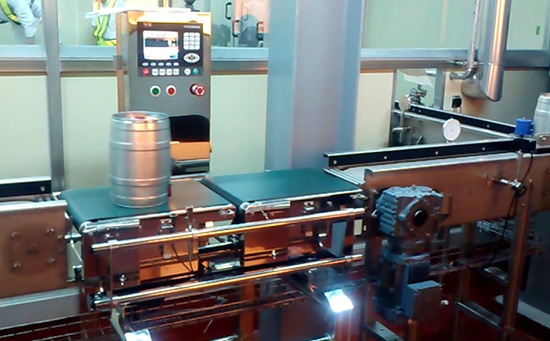

맥주 생산라인
베어링 생산라인

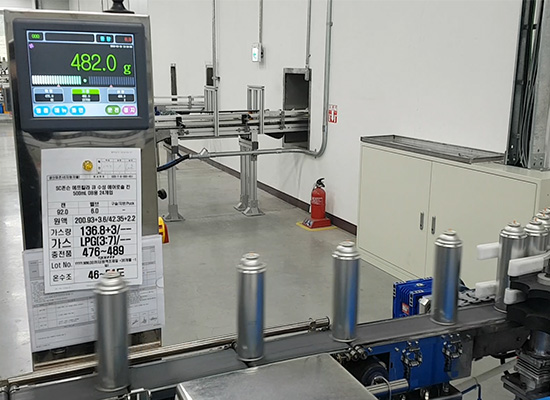

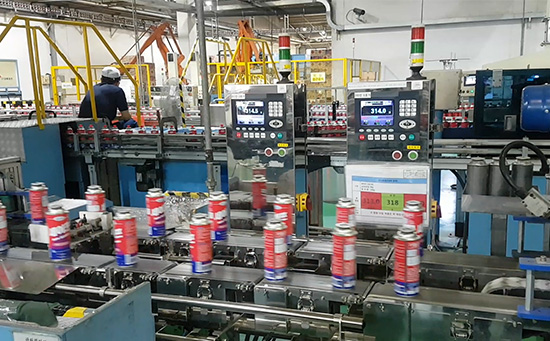

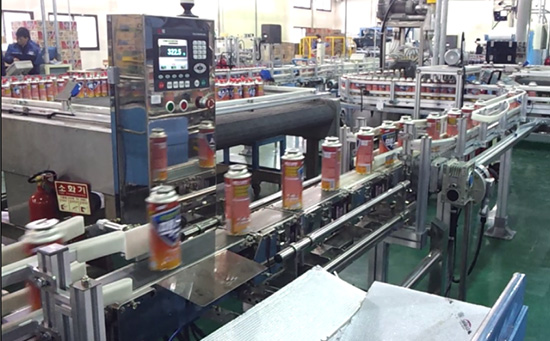

부탄가스 생산 라인
부탄가스 생산라인 (다열)

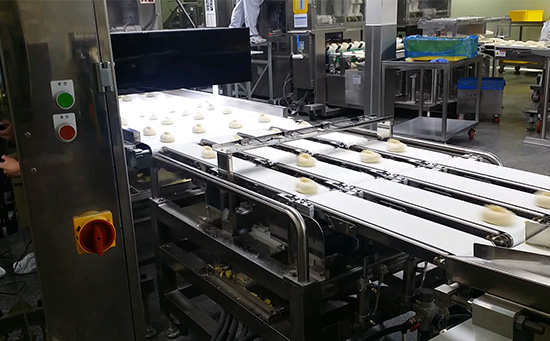

빵 재조 라인(구형)
스프레이형 화장품 생산라인
요구르트 생산 라인
요구르트 생산 라인2
육수용 티백 생산라인
음료 포장 라인
음료 생산 라인
의료용 주사기 포장 라인

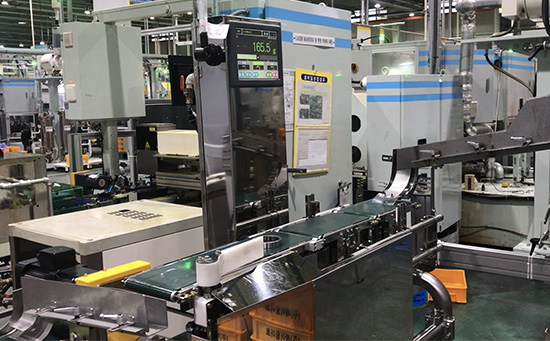

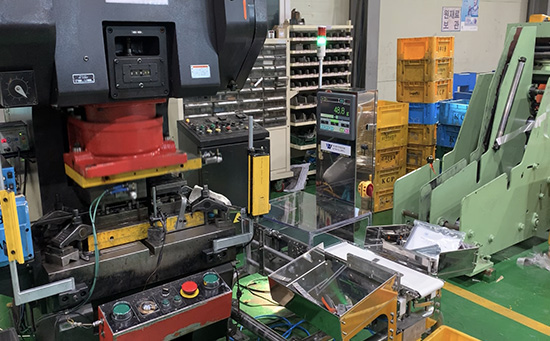

자동차 부품 생산 라인
지퍼락, 지퍼백 생산 라인
책자, 카다록 생산 라인
화장품 생산 라인
