다양한 제품에 바로 적용,

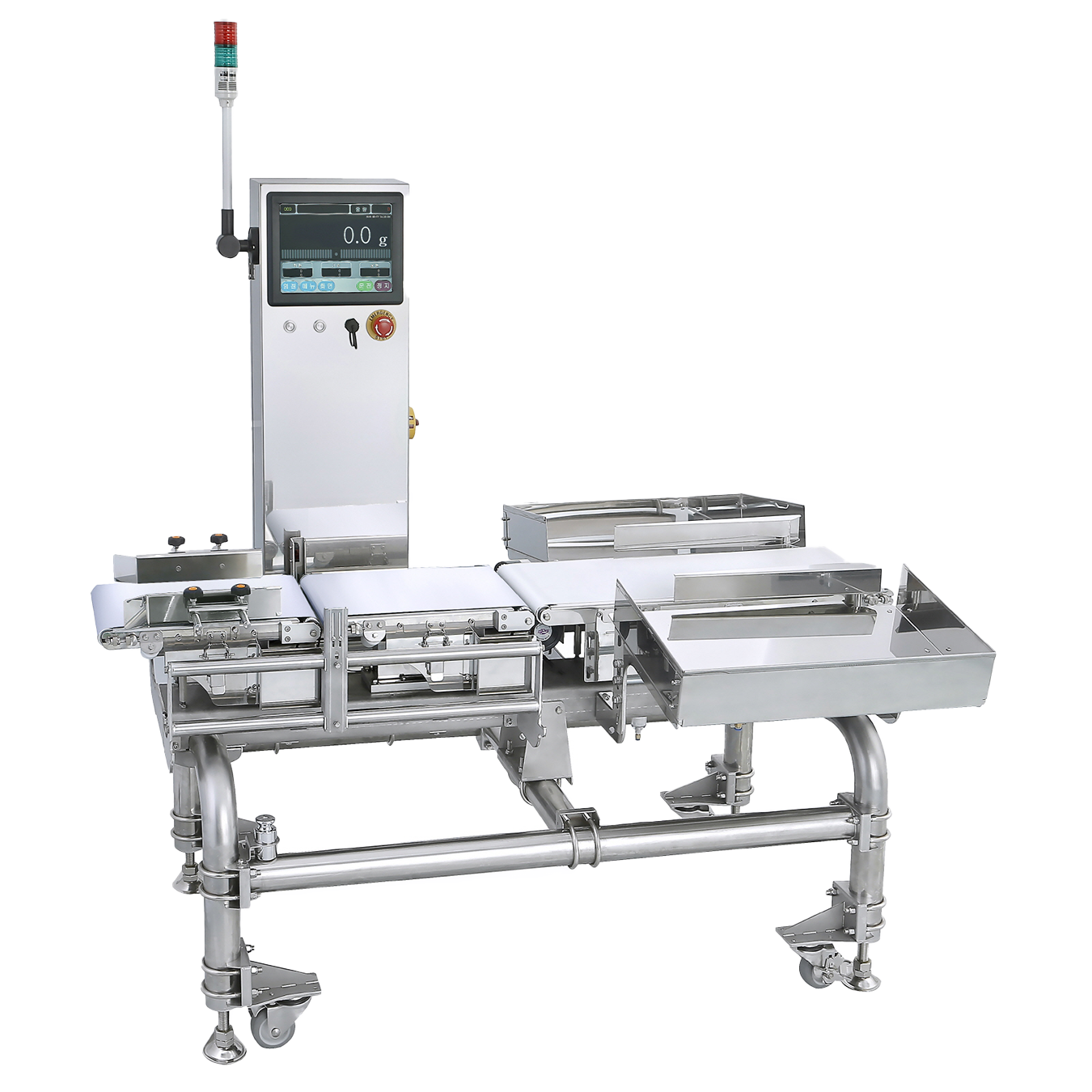

범용 중량선별기 D801
D801 Series는 식품·화장품·부품 등 다양한 제품의 중량 검사를 위해 설계된 표준형 중량선별기입니다. Single Point Load Cell 기반 고정밀 계량, STS 내구성 프레임, 4종 리젝터 선택으로 어떤 생산라인에도 최적화 구성이 가능합니다.
D801 제품 특징
누구나 손쉽게 사용할 수 있는 범용 설계와 고정밀 로드셀로 신뢰할 수 있는 중량 선별을 구현합니다.
고정밀 계량
Single Point Load Cell을 적용하여 최소 ±0.1g의 정밀도를 구현합니다. 소용량 경량 제품부터 대용량 중량 제품까지 정확한 계량 선별이 가능합니다.
고속 선별처리
소형 모델(A100·A150) 기준 최대 200개/분의 고속 선별처리를 지원합니다. 생산라인 속도에 맞는 모델 선택으로 처리량을 최대화할 수 있습니다.
내구성 프레임
전체 프레임을 고강도 스테인리스(STS304) 소재로 제작하여 식품·의약품 등 위생 기준이 엄격한 환경과 반복 세척이 필요한 현장에 적합합니다.
직관적 컨트롤러
터치스크린 기반 컨트롤러로 중량 기준값 설정, 선별 결과 확인, 통계 데이터 조회를 직관적으로 조작할 수 있습니다.
선별 이력 관리
생산 제품별 중량 기준 등록 및 선별 결과 기록을 지원합니다. 관리자 비밀번호 설정과 USB 데이터 저장으로 품질관리 이력을 체계적으로 관리할 수 있습니다.
4종 리젝터 선택
벨트드롭·벨트온푸셔·에어젯·플립바 4종의 리젝터 중 제품 특성과 라인 구성에 맞는 방식을 선택하여 최적화된 불량품 배출 시스템을 구성할 수 있습니다.
제품 사양
6가지 모델 중 벨트폭·최대 계량 범위에 맞는 사양을 선택하세요. 표준 규격 외 커스텀 제작도 가능합니다.
모델 사양 (Product Specs)
| 항목 | D801-A100 | D801-A150 | D801-A200 | D801-A250 | D801-A300 | D801-A360 |
|---|---|---|---|---|---|---|
| 벨트 폭 | 100mm | 150mm | 220mm | 250mm | 300mm | 360mm |
| 최대허용중량 | 300g | 600g | 1,200g | 1,200g | 3,000g | 6,000g |
| 최소눈금 | 0.05/0.1g | 0.1g | 0.2g | 0.2/0.5g | 0.5g | 1.0g |
| 최고운전정밀도 | ±0.1~0.2g | ±0.2~0.3g | ±0.2~0.4g | ±0.5~1.0g | ±0.5~1.0g | ±1.0~2.0g |
| 최대선별속도 | 200ea/min | 200ea/min | 180ea/min | 150ea/min | 100ea/min | 75ea/min |
| 선별품 폭 | 10~100mm | 10~150mm | 10~220mm | 10~250mm | 10~300mm | 10~360mm |
| 선별품 길이 | 10~100mm | 10~150mm | 10~220mm | 10~250mm | 10~300mm | 10~360mm |
| 선별품 높이 | 10~100mm | 10~150mm | 10~220mm | 10~250mm | 10~300mm | 10~360mm |
| 로드셀 | Single Point Load Cell | |||||
| 사용 공기압 | 5 Kgf/cm² | |||||
| 사용 전원 | 220VAC, 단상(Single Phase), 50/60Hz | |||||
| 재질 | 스테인리스(STS) | |||||
상기 표준 규격 외에도 제작 가능

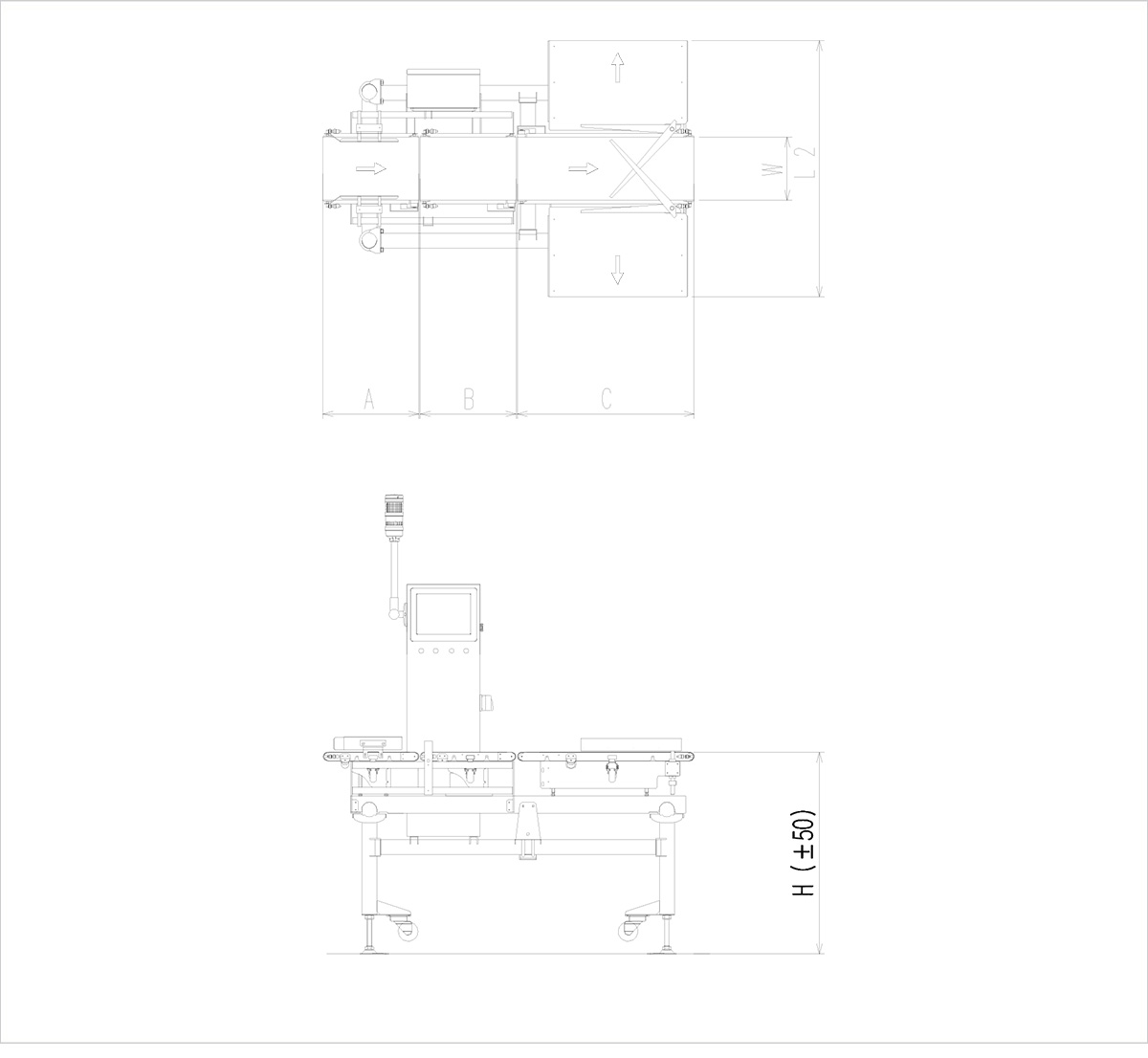

장비 치수 (Layout)
| 명칭 | 구분 | D801-A100 | D801-A150 | D801-A200 | D801-A250 | D801-A300 | D801-A360 |
|---|---|---|---|---|---|---|---|
| 벨트 폭 | W | 100mm | 150mm | 220mm | 250mm | 300mm | 360mm |
| 인입부 | A | 320mm | 320/380mm | 380/440mm | 380/440mm | 380/440mm | 550/650mm |
| 계량부 | B | 320mm | 320/380mm | 380/440mm | 380/440mm | 380/440mm | 550/650mm |
| 선별부 | C | 520mm | 550mm | 650mm | 700mm | 750mm | 850mm |
| 총 길이 | L1 | A + B + C ± 15mm | |||||
| 장비 폭 | L2 | 855mm | 910mm | 985mm | 1,015mm | 1,060mm | 1,340mm |
| 리젝터 | — | 플립바(Flip Bar) · 벨트온푸셔(Belt-on Pusher) · 에어젯(Air Blast) · 벨트드롭(Belt Drop) | |||||
선별장치 (리젝터)
제품의 형태·무게·라인 구성에 따라 4종의 리젝터 중 최적의 방식을 선택할 수 있습니다.
벨트 드롭
선별부 벨트가 하강하면서 불량품을 낙하 배출합니다. 구조가 단순하고 고속 라인에 적합하며, 충격에 강한 제품에 추천합니다.
Belt Drop벨트온 푸셔
푸셔가 측면으로 불량품을 밀어내는 방식입니다. 연속 배출이 안정적이며, 파우치·포장재 등 납작한 제품에 적합합니다.
Belt-on Pusher에어젯
압축 공기로 불량품을 순간적으로 불어내는 방식입니다. 경량·소형 제품에 특화되어 있으며 고속 선별 라인에 최적입니다.
Air Blast플립바
회전식 바가 불량품을 측면으로 전환 배출합니다. 유리병·캔 등 원통형 제품이나 충격을 최소화해야 하는 고가 제품에 적합합니다.
Flip Bar주요 적용 분야
식품·음료·화장품·의료기기·자동차 부품 등 다양한 산업 제조라인에 적용할 수 있습니다.
제품 동영상
D801 표준형 중량선별기의 실제 운영 모습을 영상으로 확인하세요.
표준형 중량선별기 (자동차 부품류 중량선별)
표준형 중량선별기 (자동 간격조절 옵션)
표준형 중량선별기 동작 시연
현장설치 사례
다양한 산업 현장에 납품된 D801 Series의 실제 설치 사례입니다.
